Astratt: Huwa diffiċli li tagħżel l-angolu tan-nofs kon ta 'bearing ta' turntable ta 'romblu li għandu kontejn għal kollox. Dan l-artikolu jissimplifika l-proċess ta 'kalkolu tedjuż tal-għażla tal-angolu tan-nofs kon tar-romblu billi jirreferi għal tabella, itejjeb ħafna l-effiċjenza tad-disinn.
Kliem ewlieni: bearings kbar; Bearings koniċi tar-rombli; Bearings tal-mejda li jduru; Romblu; Nofs l-angolu tal-konu; Agħżel
Spjegazzjoni tas-simbolu
D - dijametru ta 'ġewwa taċ-ċirku ta' ġewwa
D - dijametru ta 'barra taċ-ċirku ta' barra
T - għoli totali tal-bearings
C - Għoli taċ-ċirku ta 'barra tal-bearing
B - l-għoli taċ-ċirku ta 'ġewwa tal-bearing
H - Distanza mill-wiċċ tat-tarf ta 'referenza taċ-ċirku ta' ġewwa għall-wiċċ tat-tarf mhux ta 'referenza taċ-ċirku ta' barra
φ - nofs l-angolu tal-konu tar-romblu
DW - Dijametru tat-tarf kbir tar-romblu għax-xejn
DWP - Roller Group Pitch Dijametru
ε - It-tneħħija totali taċ-ċirkonferenza tar-razza meta tkun mgħobbija għal kollox bir-rombli
Z - Numru ta 'rombli mgħobbija għal kollox
Bearings li jduru kbar żejda huma bearings strutturali speċjali li jistgħu fl-istess ħin jifilħu tagħbijiet assjali kbar, tagħbijiet radjali, mumenti ta 'qlib, u tagħbijiet oħra komprensivi. Ġeneralment, il-bearings tat-turntable huma mgħammra b'toqob ta 'mmuntar, toqob taż-żejt li jillubrikaw, u apparat li jissiġilla. Meta mqabbel ma 'bearings ta' turntable ta 'romblu ċilindriku maqsuma, bearings ta' turntable tar-rombli għax-xejn maqsuma għandhom kapaċità ta 'tagħbija statika ogħla u jintużaw ħafna f'appoġġ kbir ta' slowing bħal makkinarju ta 'rfigħ u trasport, makkinarju tal-minjieri, makkinarju tal-kostruzzjoni, u makkinarju tal-port minħabba l-enerġija ta' interferenza minn qabel tagħhom, li tagħti l-ebusija ta 'qabel l-appoġġ u preċiżjoni ogħla. Il-bearings ta 'turntable tar-rombli għax-xejn mgħobbija għal kollox jistgħu jakkomodaw numru kbir ta' rombli, li jipprovdu kapaċità ta 'tagħbija statika akbar u ebusija ta' appoġġ, u huwa adattat għall-użu f'kundizzjonijiet ta 'veloċità baxxa u heavy-duty. Huwa prodott b'valur miżjud għoli. Madankollu, meta tkun iddisinjata r-romblu ta 'l-irbit ta' romblu għax-xejn mgħobbi kompletament, huwa meħtieġ li jiġi żgurat li t-tneħħija totali taċ-ċirkonferenza tar-razza tkun f'firxa raġonevoli wara li tagħżel dijametru raġonevoli tar-romblu. Madankollu, ε huwa affettwat ħafna mill-angolu tan-nofs kon φ tar-romblu, u r-relazzjoni funzjonali tagħhom hija kumplessa, u dan jagħmel l-għażla diffiċli. Ħafna drabi, riżultati sodisfaċenti jistgħu jinstabu biss wara kalkoli multipli. Dan l-artikolu jipprovdi metodu mgħaġġel għall-għażla tal-angolu tan-nofs kon ta 'romblu billi tanalizza r-relazzjoni bejn diversi parametri.
1. Karatteristiċi strutturali u proċess ta 'kalkolu
1.1 Karatteristiċi strutturali
L-istruttura tal-bearing ta 'turntable tar-rombli għax-xejn mgħobbi għal kollox hija murija fil-Figura 1, li tikkonsisti f'ċirku ta' barra, ċirku ta 'ġewwa, rombli, ċrieki li jissiġillaw, u viti ta' konnessjoni. Iċ-ċirku ta 'barra jew ta' ġewwa huwa struttura f'żewġ partijiet, li hija konnessa billi tgħaqqad viti wara l-assemblaġġ. Rombli bil-konjut li jmissu magħhom huma rranġati b'disinn inkroċjat fir-razza, bl-uċuħ tat-tarf sferiċi kollha jħarsu 'l barra. Il-linji ta 'estensjoni taż-żewġ razza ta' ġewwa u ta 'barra jaqsmu mal-linja ċentrali tar-rombli, sabiex in-nofs tar-rombli jġorru tagħbijiet assjali f'direzzjoni waħda u n-nofs l-ieħor jġorr tagħbijiet assjali fid-direzzjoni opposta. Dan it-tip ta 'bearing jista' jifforma tneħħija negattiva taħt ċerta tagħbija minn qabel, itejjeb l-ebusija ta 'appoġġ u l-eżattezza ta' rotazzjoni.
Figura 1
Għall-konvenjenza tad-disinn u l-manifattura, l-angolu bejn iż-żewġ razza ta 'barra ġeneralment jittieħed bħala 90 grad, u jifforma angolu ta '45 grad bid-direzzjoni radjali. L-angolu bejn iż-żewġ razza ta 'ġewwa huwa 90 grad +4 grad, u l-angolu radjali huwa ta '45 grad +2 grad. O2 huwa ċ-ċentru taċ-ċirku tar-roller pitch, OO2 huwa r-raġġ tal-grupp tar-roller pitch Circle, DWP =2 OO2, u l-punt ta 'intersezzjoni A tal-linji ta' estensjoni taż-żewġ razza ta 'barra huwa fuq OO2. O1 huwa l-punt ta 'intersezzjoni bejn il-linji ta' estensjoni tar-razza ta 'ġewwa u ta' barra u l-linja ċentrali tar-rotazzjoni tal-bearing, u OO1 huwa l-linja ċentrali tar-rotazzjoni tal-bearing. Agħmel O2 M ⊥ O1 O2 u taqsam ma 'O1a fil-punt M, fejn N huwa l-punt ta' intersezzjoni tal-linja ċentrali tar-romblu u l-wiċċ tat-tarf tar-romblu.
1.2 proċess ta 'kalkolu
Ikkalkula n-numru ta 'rombli billi tuża l-koeffiċjent tad-dijametru tar-romblu KDW fil-formula
Ħu n-numru massimu uniformi inqas minn π \/ ω għal Z.
Ikkalkula t-tneħħija totali teoretika taċ-ċirkonferenza tar-razza meta tkun mgħobbija għal kollox bir-rombli
Fil-formula, il-koeffiċjent totali tat-tneħħija tar-romblu mgħobbi għal kollox huwa λ
1.3 restrizzjonijiet
Roller Big End End DW
Tneħħija totali taċ-ċirkonferenza tar-razza ε
Id-dijametru DW tat-tarf il-kbir tar-romblu jista 'jiġi aġġustat b'mod xieraq skont il-pożizzjonijiet tat-toqba tal-installazzjoni taċ-ċrieki ta' ġewwa u ta 'barra, u l-ekwazzjoni (8) hija kundizzjoni meħtieġa li trid tintlaħaq.
Mill-ekwazzjonijiet (1) u (4), jista 'jidher li n-numru ta' rombli Z huwa funzjoni ta 'l-angolu ta' nofs kon tar-rombli, u huwa indipendenti mid-dijametru taċ-ċirku taż-żift DWP tal-grupp tar-rombli.
Skond l-ekwazzjonijiet (2) u (3), id-dijametru tat-tarf kbir tar-romblu huwa funzjoni ta 'DWP u φ. Għalkemm DWP jista 'jiġi aġġustat b'mod xieraq skont il-pożizzjonijiet tat-toqba tal-installazzjoni taċ-ċrieki ta' ġewwa u ta 'barra, il-firxa ta' aġġustament tagħha hija żgħira ħafna meta mqabbla mal-valur tagħha stess, ġeneralment mhux akbar minn 0 01 DWP, l-impatt fuq id-dijametru tar-roller huwa żgħir ħafna, u ġeneralment ma jiġix aġġustat billi jiġi aġġustat DWP biex taġġusta d-dijametru tar-rombli. Għalhekk, meta l-valur DWP jintgħażel, id-dijametru tat-tarf il-kbir tar-romblu jiddependi fuq φ.
Mill-ekwazzjonijiet (1), (4), u (6), jista 'jidher li λ hija funzjoni ta' φ.
Ibbażat fuq dak li ntqal hawn fuq, meta DWP u φ huma magħżula, DW, Z, u λ jistgħu jiġu determinati. Fost dawn, z u λ huma funzjonijiet ta 'φ, indipendenti mid-dijametru DWP taċ-ċirku tar-rombli tal-grupp.
2. Formulazzjoni tat-tabelli
Il-valur ta 'φ li jissodisfa ż-żewġ ekwazzjonijiet (7) kif ukoll (8) mhuwiex uniku, iżda l-formula tal-kalkolu hija kumplessa u diffiċli biex tinstab. Permezz tal-prattika tad-disinn, il-valuri użati komunement ta 'φ huma elenkati fit-Tabella 1 u magħżula billi jirreferu għat-tabella waqt id-disinn.

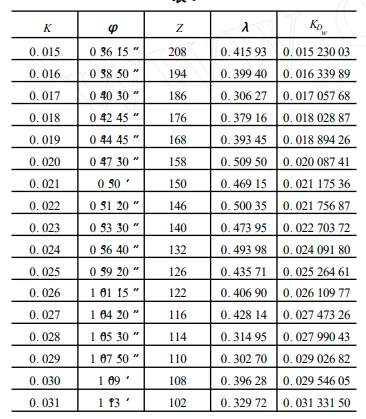

Tabella 1
Il-firxa tal-għażla tal-valur tad-dijametru hija minn 0 grad 36 ′ 15 ″ sa 1 grad 13 ′, u l-valur tad-dijametru lil hinn minn din il-firxa huwa bażikament mhux użat fil-proċess tad-disinn attwali. Il-valur k huwa l-valur ta 'KDW imqarreb għal tliet postijiet deċimali għall-konvenjenza tat-tfittxija tal-mejda. Il-passi għall-użu tat-Tabella 1 huma kif ġej: (1) Iddetermina d-dijametru DWP taċ-ċirku tar-rombli tal-grupp ibbażat fuq id-dimensjonijiet esterni u l-karatteristiċi strutturali tal-bearing, iddetermina l-firxa ta 'valuri għad-dijametru DW tat-tarf kbir tar-romblu, u mbagħad ħu l-valur medju ta' DW fil-firxa bħala l-valur inizjali. (2) Billi nfittxu t-tabella skont il-valur ta 'k, nistgħu nibdew in-numru korrispondenti ta' rombli Z, koeffiċjent ta 'tneħħija tal-binarji λ, u koeffiċjent tad-dijametru tar-romblu KDW għall-valur korrispondenti ta' φ.
3. Eżempji ta 'kalkolu
Id-dimensjonijiet esterni ta 'ċertu mudell ta' rombli ta 'rombli li għandhom kontejn ta' l-irqaq ta 'l-irqaq huma magħrufa li huma kif ġej:
(1) DWP=2515 mm, 38 inqas minn jew daqs DW inqas minn jew daqs 43 mm, DW=40. 5 mm.
4. Konklużjoni
Il-proċess ta 'kalkolu tedjuż tal-għażla tal-angolu tan-nofs kon tar-romblu huwa ssimplifikat billi tirreferi għal tabella, ittejjeb ħafna l-effiċjenza tad-disinn. Iddetermina l-valur meħtieġ ta 'φ bħala diversi valuri finiti b'intervalli xierqa. Wara l-analiżi, l-għażla ta 'żewġ parametri li jmissu magħhom, id-differenza fil-kapaċità tal-ġarr hija minima. U t-tabella għandha firxa konsiderevoli ta 'applikabilità, u fil-proċess tad-disinn attwali, il-valur użat komunement ta' φ huwa saħansitra inqas, li jwassal biex tinkiseb is-serialization u l-istandardizzazzjoni tal-parametri tar-romblu.
